GIGABYTE Server · AMD EPYC™ 7002 · 2U 4 Knoten

GIGABYTE H262-Z63 – Leistungsstarkes 2U 4 Knoten Server-System mit AMD EPYC™ Prozessoren

Das GIGABYTE H262-Z63 ist ein hochdichtes 2U 4 Knoten Server-System, das für anspruchsvolle Rechenlasten in Big Data Analytics, HPC und Cloud Computing entwickelt wurde. Ausgestattet mit zwei AMD EPYC™ 7002 Prozessoren pro Knoten, bietet es außergewöhnliche Rechen-, E/A- und Bandbreitenfähigkeiten, um den steigenden Anforderungen an Rechenleistung gerecht zu werden.

Wichtige Merkmale des H262-Z63

2U - 4 Knoten Server-System mit rückwärtigem Zugang
Zwei AMD EPYC™ Prozessoren der Serie 7002
8 x LGA 4094-Sockel
8-Kanal RDIMM/LRDIMM DDR4 pro Prozessor, 64 x DIMMs
8 x 1Gb/s LAN-Anschlüsse (Intel® I350-AM2)
4 x Dedizierte Verwaltungsanschlüsse
1 x globaler CMC-Verwaltungsanschluss
8 x 2,5"-NVMe-SSD-Einschübe mit Hot-Swap-Funktion
8 x M.2 mit PCIe Gen3 x4 Schnittstelle
8 x Low Profile PCIe Gen4 x16 Erweiterungssteckplätze
4 x OCP 2.0 Gen3 x16 Mezzanine-Steckplätze
Aspeed® AST2500 Fernverwaltungssteuerung
Redundantes 2200W 80 PLUS Platinum-Netzteil

AMD EPYC™-Prozessor der Serie 7002 (Rome)

Die nächste Generation von AMD EPYC ist da und bietet unglaubliche Rechen-, E/A- und Bandbreitenfähigkeiten – entwickelt, um die enorme Nachfrage nach mehr Rechenleistung in Big Data Analytics, HPC und Cloud Computing zu erfüllen.

Basierend auf der fortschrittlichen 7nm-Prozesstechnologie, die eine höhere Rechendichte bei geringerem Stromverbrauch ermöglicht
Bis zu 64 Kerne pro CPU, die auf Zen 2-Hochleistungskernen und der innovativen Chiplet-Architektur von AMD basieren
Unterstützung von PCIe Gen 4.0 mit einer Bandbreite von bis zu 64 GB/s, doppelt so viel wie PCIe Gen 3.0
Integrierter Sicherheitsschutz zum Schutz Ihrer CPU, Anwendungen und Daten

Bis zu 2x Leistung

Pro Sockel & E/A-Bandbreite im Vergleich zu AMD EPYC Naples

Bis zu 4x Gleitkommaleistung

Pro Sockel im Vergleich zu AMD EPYC Naples

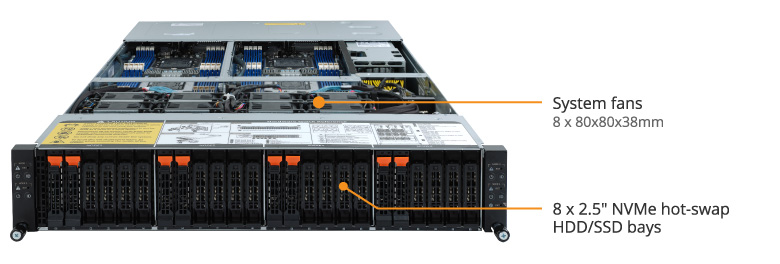

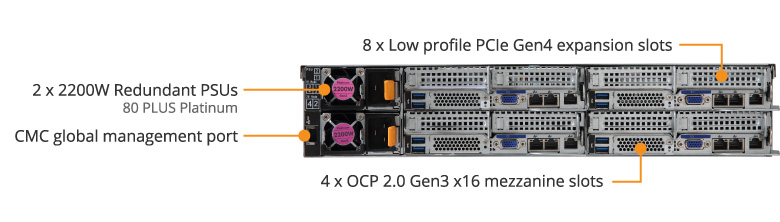

H262-Z63 Produktübersicht

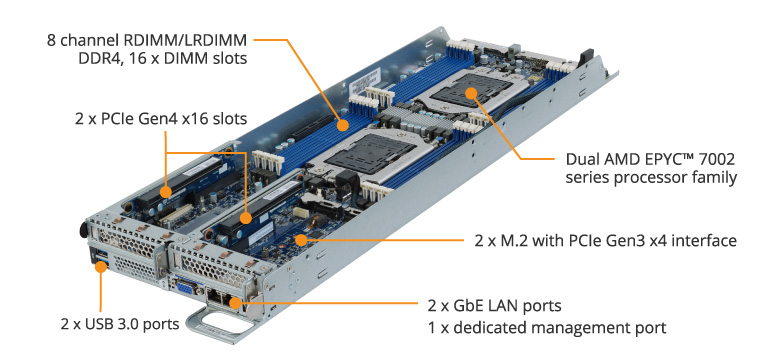

GIGABYTE H262-Z63 Produktübersicht Einschubansicht

Management mit Mehrwert

Der GIGABYTE Server nutzt die AMI MegaRAC SP-X Lösung für BMC Server Management, hat eine browserbasierte grafische Benutzeroberfläche und ist funktionsreich und einfach zu bedienen.

GIGABYTE Verwaltungskonsole

Für die Verwaltung und Wartung eines Servers oder eines kleinen Clusters können Benutzer die GIGABYTE Management Console verwenden, die auf jedem Server vorinstalliert ist. Sobald die Server in Betrieb sind, kann das IT-Personal über die browserbasierte grafische Benutzeroberfläche den Zustand jedes Servers in Echtzeit überwachen und verwalten. Darüber hinaus bietet die GIGABYTE Management Console auch:

Die RESTful API-Unterstützung umfasst den neuesten DMTF-Standard von Redfish und ermöglicht die Integration mit Anwendungen von Drittanbietern für die Serververwaltung.
Inklusive HTML5-basiertem iKVM-Remote-Management-Client, keine zusätzlichen Lizenzen erforderlich.
Detaillierte FRU-Informationen via SMBIOS.
Automatische Aufzeichnungsfunktion für 10 bis 30 Sekunden vor einem Ereignis.
SAS/RAID-Controller-Überwachungsfunktion.

GIGABYTE Server-Verwaltung (GSM)

GIGABYTE Server Management (GSM) Übersicht

GIGABYTE Server Management (GSM) Diagramm

GIGABYTE Server Management (GSM) ist GIGABYTEs proprietäre Software-Plattform für die Fernverwaltung mehrerer Server, die als kostenloser Download auf jeder GIGABYTE Server-Produktseite zur Verfügung steht. GSM ist entweder mit IPMI- oder Redfish (RESTful API)-Verbindungsschnittstellen kompatibel und besteht aus den folgenden Unterprogrammen:

GSM Server, ein Softwareprogramm mit einer einfach zu bedienenden, browserbasierten GUI, das die globale Fernüberwachung und -verwaltung mehrerer GIGABYTE Server über das BMC jedes Serverknotens ermöglicht.
GSM CLI, ein Programm mit Befehlszeilenschnittstelle, das die globale Fernüberwachung und -verwaltung mehrerer GIGABYTE Server über das BMC der einzelnen Serverknoten ermöglicht.
GSM Agent*, ein Softwareprogramm, das lokal auf jedem GIGABYTE Serverknoten installiert wird und zusätzliche Knoteninformationen (CPU/Mem/HDD/PCI/...) vom Betriebssystem abruft und an das BMC weiterleitet. Diese Informationen können dann von GSM Server oder GSM CLI genutzt werden.

*GSM Agent ist derzeit mit Avocent MergePoint IPMI 2.0 BMC-Firmware kompatibel, aber noch nicht mit Megarac SP-X BMC-Firmware.
GSM Mobile, eine mobile App für die Fernverwaltung von Servern, die sowohl für Android als auch für iOS verfügbar ist.
GSM Plugin, ein Plugin, das es dem Benutzer ermöglicht, GIGABYTE Serverknoten innerhalb von VMwares vCenter zu verwalten und zu überwachen.

Intuitive und informative Benutzeroberfläche

Ausgehend vom Dashboard des GSM-Servers kann der Benutzer den Status jedes Knotens in der IT-Umgebung klar erkennen, einschließlich:

Knotenverbindungsstatus (System ist online/offline)
Status der Hardwaresensoren des Knotens (zur Erkennung von Hardware-Anomalien). Die Sensoren messen Spannung, Lüftergeschwindigkeit und Temperatur.
Status der Knotenauslastung (damit Sie rechtzeitig mehr Ressourcen zuweisen können, wenn sie benötigt werden), einschließlich:
- Stromverbrauch
- Informationen zur Festplatten-/RAID-Nutzung
- Speichernutzungsrate
- CPU-Nutzungsrate
- Netzwerkkarten-/PCI-Informationen

Der Benutzer kann außerdem verschiedene Verwaltungsfunktionen ausführen, darunter:

Fernzugriff auf den Knoten
- Einschalten / Ausschalten / Zurücksetzen
- iKVM starten
- BMC neu starten / BMC Konto Konfiguration
Netzwerk-Konfiguration
- IPv4/IPv6-Einstellung
Alert Management
- SNMP-Trap-Einstellung
- Plattform-Ereignisfilter
- Weiterleitung von Alarmen per E-Mail
BMC/BIOS/CPLD-Aktualisierung
Einstellung der Stromverbrauchsgrenze
Gruppen-Management
- Erstellen von Knotengruppen für BMC-/BIOS-Updates oder Verwalten von Stromverbrauchseinstellungen

GSM Mobile für iOS und Android

Eine GSM Mobile App steht sowohl für iOS- als auch für Android-Mobiltelefone zum Download bereit und ermöglicht die Fernverwaltung von Servern von unterwegs.

GSM App für iOS herunterladen GSM App für Android herunterladen

Verwaltung über VMware vCenter

Für VMware vCenter ist ein GSM-Plugin verfügbar, das dem Benutzer die Fernüberwachung und -verwaltung von GIGABYTE Serverknoten ermöglicht, ohne dass er zu einer separaten Softwareplattform wechseln muss.

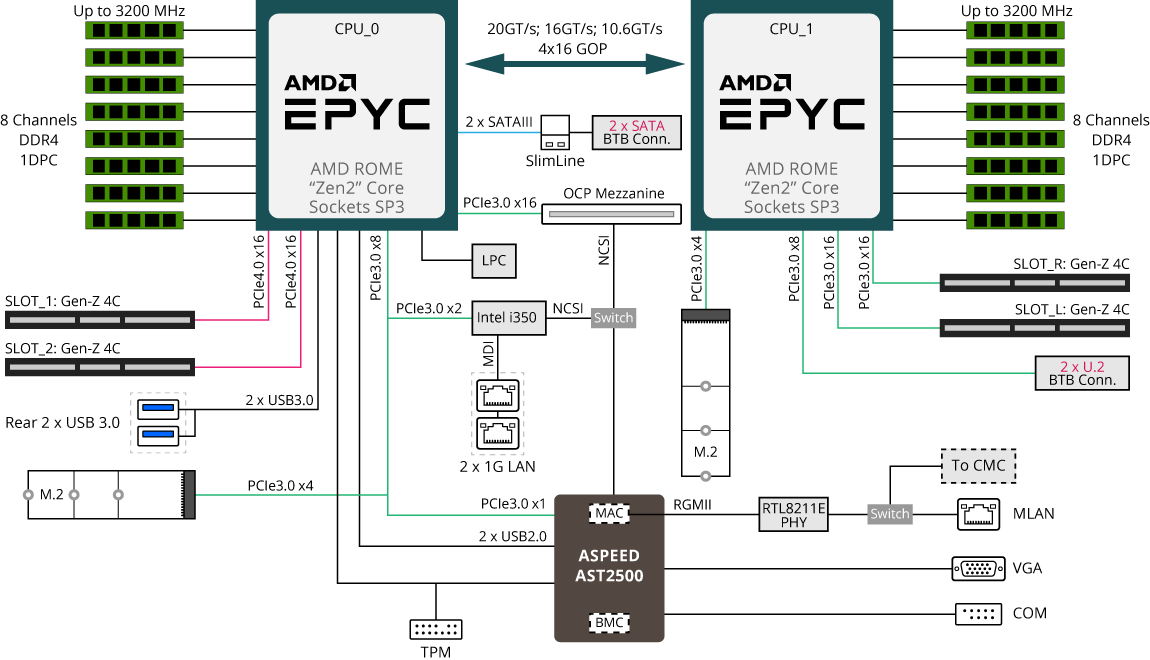

H262-Z63 System-Blockdiagramm

PCIe Gen 4.0 bereit

AMD EPYC Rome ist bereit für die Unterstützung von PCIe Gen 4.0 mit einer Bandbreite von 64 GB/s, doppelt so viel wie bei PCIe Gen 3.0. Damit verdoppelt sich die Bandbreite, die von der CPU zu Peripheriegeräten wie Grafikkarten, Speichergeräten und Hochgeschwindigkeits-Netzwerkkarten zur Verfügung steht. GIGABYTEs AMD EPYC 7002 Series Serverplattformen sind bereit für den Einsatz mit einer neuen Generation von PCIe Gen 4.0 Geräten wie AMDs Radeon MI50 GPGPU.

* Der PCIe 4.0 Standard unterstützt eine Bitrate von 16 GT/s (ca. 2GB/s pro Lane) im Gegensatz zu 8GT/s bei PCIe 3.0 (1GB/s).

Höhere Speichergeschwindigkeit

AMD EPYC Prozessoren der Serie Rome 7002 verfügen über schnellere 8-Kanal-DDR4-Speicher-Lanes und unterstützen RDIMM- oder LRDIMM-Speichermodule mit einer Geschwindigkeit von bis zu 3200 MHz (1 DIMM pro Kanal).

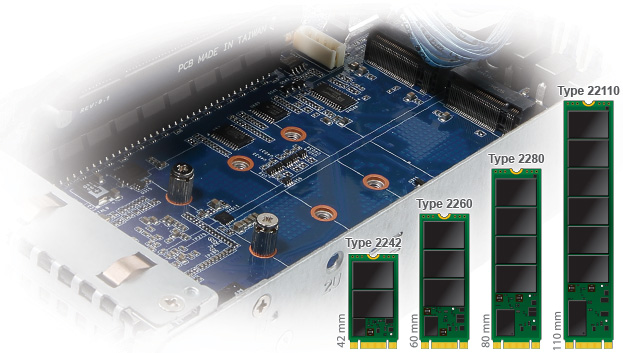

Mehr M.2 Speicher

GIGABYTEs Serverplattformen der AMD EPYC 7002 Serie bieten mehr M.2-Laufwerkskapazität für ultraschnellen NVMe-Speicher – sowohl Onboard-M.2-Steckplätze als auch zusätzliche Kapazität über optionale Riser-Karten.

Maximale TDP-Unterstützung

GIGABYTEs AMD EPYC Serverplattformen unterstützen alle AMD EPYC 7002 Prozessoren: bis zu 225W (Standard TDP) / 280W (cTDP).

Datensicherheit

TPM 2.0 Modul

GIGABYTEs AMD EPYC Server wurde für die Unterstützung von Trusted Platform Modules (TPM – diskrete kryptographische On-Board-Prozessoren) entwickelt.

Sorgfältig ausgewählte Komponenten

Die passiven Komponenten von GIGABYTE werden sorgfältig ausgewählt, um eine stabile Betriebsumgebung zu gewährleisten und den Prozessoren und dem Speicher zu ermöglichen, ihre maximale Leistung zu erbringen. Die Server-Motherboards von GIGABYTE sind mit langlebigen Komponenten ausgestattet, die ein hohes Maß an Zuverlässigkeit und Haltbarkeit gewährleisten.

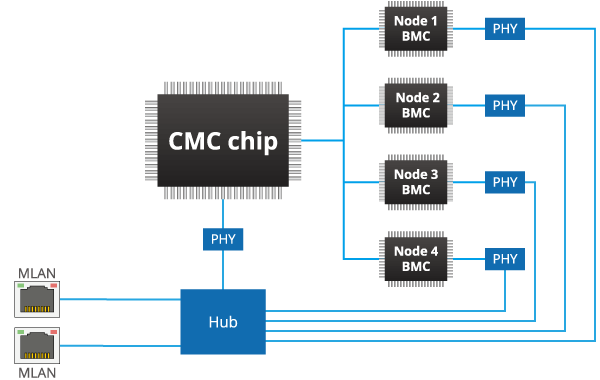

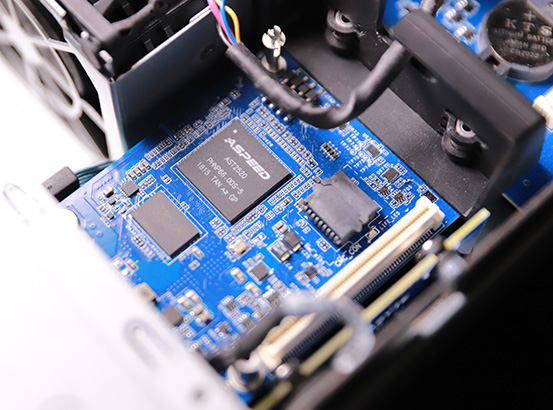

GIGABYTE H-Serie Server: Chassis Management Controller (CMC) für Multi-Node-Überwachung

GIGABYTEs Server der H-Serie verfügen über einen Chassis Management Controller (CMC) für das Management auf Chassis-Ebene und die Überwachung auf Knotenebene durch interne Verbindung mit BMC-Chips, die in jedem Knoten integriert sind. Dadurch ist nur eine MLAN-Verbindung erforderlich, um die Überwachung aller vier Knoten* durchzuführen, wodurch weniger Top of Rack (ToR) Verkabelung und Switch-Verbindungen erforderlich sind.

* Nur IPMI, ohne iKVM-Funktionalität

Multi-Server-Verwaltung

GIGABYTEs Server der H-Serie bieten die Möglichkeit, eine "Ring"-Verbindung für die Überwachung und das Management aller Server (inkl. Chassis-Level und Node-Level) in einem Rack (einschließlich iKVM-Unterstützung) mit einem Onboard-LAN-Hub und dualen MLAN-Ports* aufzubauen. Zum Aufbau des Ringsystems sind nur zwei ToR-Switch-Verbindungen (Top of Rack) erforderlich. Der Ring wird auch dann nicht unterbrochen, wenn ein Server in der Kette abgeschaltet wird, was zu einer Verringerung der Verkabelung und der Nutzung von Switch-Ports führt und somit Kosteneinsparungen und eine effizientere Verwaltung ermöglicht.

* Standardfunktion für H281-PE0; optionale Funktion für alle anderen Modelle der H-Serie durch Hinzufügen des Ring Topology Kit

Designmerkmale für einfache Wartung

GIGABYTEs AMD EPYC 7002 Series Serverplattformen enthalten viele werkzeuglose Designmerkmale für eine einfache Installation, Wartung und Demontage – machen Sie sich nie wieder Sorgen, dass Sie Ihren Werkzeugkasten vergessen oder eine Schraube verlieren!

Werkzeuglose Rail Kits

Rail Kits werden über einen Clipmechanismus an der Seite des Servergehäuses befestigt.

Werkzeuglose 2,5"- und 3,5"-Laufwerksschächte

Der Clip-Mechanismus sichert das Laufwerk in seiner Position. Installieren oder ersetzen Sie ein neues Laufwerk in Sekunden.

Effizientes, zuverlässiges Netzteil

GIGABYTEs AMD EPYC 7002 Server sind so konzipiert, dass sie unabhängig von der Last eine hohe Umwandlungseffizienz garantieren. Redundante 80 Plus 'Titanium' oder 'Platinum' Netzteile, kombiniert mit GIGABYTEs Präzisionsmechanik, sorgen für eine hocheffiziente Energienutzung, die das Leistungsverhältnis des Systems maximiert und die Betriebskosten für den Benutzer reduziert.

Intelligente Energieverwaltungsfunktionen

Kalte Redundanz

Um die Tatsache auszunutzen, dass ein Netzteil bei höherer Auslastung effizienter arbeitet, hat GIGABYTE eine Energieverwaltungsfunktion namens Cold Redundancy für Server mit zwei Netzteilen eingeführt. Wenn die Gesamtauslastung des Systems unter 40% fällt, schaltet das System automatisch ein Netzteil in den Standby-Modus, so dass das andere Netzteil die größere Last übernehmen kann. Auf diese Weise kann die Gesamteffizienz des Systems um bis zu 10 % gesenkt werden.

SCMP (Smart Crises Management / Schutz)

SCMP ist eine von GIGABYTE patentierte Funktion, die die CPU des Systems automatisch in den ULFM-Modus (Ultra-Low-Frequency-Mode für minimalen Stromverbrauch) schaltet, wenn der BMC einen Netzteil-Fehler (z.B. Stromausfall, Stromstoß, Überhitzung oder ein Lüfterproblem) feststellt. Diese Funktion verhindert das Herunterfahren in Systemen mit weniger als 1 + 1 PSU-Redundanz, wenn ein Netzteil ausfällt. In einem 2U-Server mit 4 Knoten werden nur zwei Knoten in den Energiesparmodus geschaltet, während die beiden übrigen Knoten den normalen Betrieb fortsetzen können. Wenn der Fehler behoben oder das Netzteil ausgetauscht ist, kehrt das System automatisch in den normalen Stromversorgungsmodus zurück.

Dynamische Lüfterdrehzahlregelung

GIGABYTE Server sind mit einer dynamischen Lüftergeschwindigkeitsregelung ausgestattet. Die individuelle Lüftergeschwindigkeit wird automatisch an die aktuelle Systemtemperatur angepasst (entsprechend den CPU-, DIMM-, M.2-, HDD- und GPU-Temperatursensoren), um die beste Kühlung und Energieeffizienz zu erreichen. Wenn der BMC eine Temperaturänderung feststellt, wird die Lüftergeschwindigkeit automatisch entsprechend angepasst. Lüftergeschwindigkeitsprofile können auch manuell erstellt und bearbeitet* werden, wenn dies nach den individuellen Anforderungen des Benutzers erforderlich ist.

* Aktiviert bei ausgewählten Modellen und durchgeführt über die BMC-Konsolenverwaltungs-GUI

Umweltverträglichkeit

GIGABYTE bleibt seinem Engagement für umweltfreundliche Produkte treu und hält sich an die neuesten RoHS-Richtlinien (in Kraft seit Juli 2017).

VMware Technologie-Allianz-Partner

Als Mitglied des VMware Technology Alliance Partner (TAP)-Programms ist GIGABYTE in der Lage, schnell gemeinsame Lösungen zu entwickeln und zu zertifizieren oder Produkte auf den Markt zu bringen, die VMware-Virtualisierungs- und Cloud-Lösungen nutzen. So können unsere Kunden ihre Rechenzentren modernisieren und IT-Infrastruktur- und Anwendungsdienste schnell, flexibel und kostenoptimiert implementieren.

Wenden Sie sich an Ihren GIGABYTE Vertriebsmitarbeiter, um weitere Informationen über die Kombination oder Integration dieses Serverprodukts mit VMware-Lösungen zu erhalten.

Ein genauerer Blick: Hyperkonvergente Systeme der Serie H262

Spezifikationen

Technische Spezifikationen des GIGABYTE H262-Z63

Die folgenden Angaben fassen die zentralen technischen Merkmale des GIGABYTE H262-Z63 zusammen. Je nach Konfiguration und Ausbauvariante können einzelne Optionen abweichen.

Abmessungen (BxHxT, mm)	2U 4 Nodes - Rear access 440 x 87.5 x 840
Hauptplatine	MZ62-HD0
Prozessor	AMD EPYC™ 7002 series processor family Dual processors, 7nm technology Up to 64-core, 128 threads per processor TDP up to 225W, cTDP up to 240W Conditional support 280W HINWEIS: 1) Wenn nur 1 CPU installiert ist, sind einige PCIe- oder Speicherfunktionen möglicherweise nicht verfügbar. 2) Kontaktieren Sie den GIGABYTE Vertrieb oder technischen Support für weitere Details zur Unterstützung von 240W - 280W CPUs. Kompatibel mit AMD EPYC™ 7001 series processor family
Sockel	Pro Knoten: 2 x LGA 4094 Gesamt: 8 x LGA 4094 Sockel SP3
Chipsatz	System on Chip
Arbeitsspeicher	Pro Knoten: 16 x DIMM slots Gesamt: 64 x DIMM slots DDR4 memory supported only 8-Channel memory per processor architecture RDIMM modules up to 128GB supported LRDIMM modules up to 128GB supported Memory speed: Up to 3200 MHz
Netzwerk	Pro Knoten: 2 x 1GbE LAN ports (1 x Intel^® I350-AM2) 1 x Dedicated management port Gesamt: 8 x 1GbE LAN ports (1 x Intel^® I350-AM2) 4 x Dedicated management ports 1 x 10/100/1000 CMC global management port CMC: Chassis Management Controller, zur Überwachung aller Status der Rechenknoten
Grafik	Integrated in Aspeed^® AST2500 2D Video Graphic Adapter with PCIe bus interface 1920x1200@60Hz 32bpp, DDR4 SDRAM Management chip on CMC board: Integrated in Aspeed^® AST2520A2-GP
Audio	N/A
Speicher	Pro Knoten: 2 x 2.5" NVMe hot-swappable SSD bays Gesamt: 8 x 2.5" NVMe hot-swappable SSD bays Alle Speicherbays sind kompatibel mit SATA-Geräten
SAS	N/A
RAID	N/A
Peripherie-Laufwerke	N/A
Erweiterungssteckplätze	Pro Knoten: 2 x Low profile half-length slots with PCIe x16 (Gen4 x16 bus) from CPU_0 1 x OCP 2.0 mezzanine slot with PCIe Gen3 x16 bandwidth from CPU_0 (Type1, P1, P2, P3, P4 with NCSI supported) 2 x M.2 slots from CPU_0 and CPU_1: - M-key - PCIe Gen3 x4 - Supports NGFF-2242/2260/2280/22110 cards - CPU TDP is limited to 155W if using M.2 device Gesamt: 8 x Low profile half-length slots with PCIe x16 (Gen4 x16 bus) from CPU_0 4 x OCP 2.0 mezzanine slots with PCIe Gen3 x16 bandwidth from CPU_0 (Type1, P1, P2, P3, P4 with NCSI supported) 8 x M.2 slots from CPU_0 and CPU_1: - M-key - PCIe Gen3 x4 - Supports NGFF-2242/2260/2280/22110 cards - CPU TDP is limited to 155W if using M.2 device
Interne E/A	Pro Knoten: 2 x M.2 slots 1 x COM header 1 x TPM header 1 x BMC SGPIO header 1 x JTAG BMC header 1 x PLD header 1 x Clear CMOS jumper 1 x IPMB connector
Front-E/A	Pro Knoten: 1 x Power button with LED 1 x ID button with LED 1 x Status LED 1 x System reset button Gesamt: 4 x Power button with LED 4 x ID button with LED 4 x Status LED 4 x System reset button 1 x CMC status LED Nur eine CMC Status-LED pro System
Rückseitige E/A	Pro Knoten: 2 x USB 3.0 1 x VGA 2 x RJ45 1 x RJ45 MLAN Gesamt: 8 x USB 3.0 4 x VGA 8 x RJ45 4 x RJ45 MLAN 1 x CMC global management port Nur ein globaler CMC Management-Port pro System
Backplane-E/A	8 x ports Speed and bandwidth: SATA 6Gb/s or SAS 12Gb/s or PCIe Gen4 x4 per port
TPM	1 x TPM header with SPI interface Optional TPM2.0 kit: CTM010
Netzteil	2 x 2200W redundant PSUs 80 PLUS Platinum AC Input: - 100-127V~/ 14A, 47-63Hz - 200-240V~/ 12.6A, 47-63Hz DC Output: - Max 1200W/ 100-127V~ +12.12V/ 95.6A +12Vsb/ 3.5A - Max 2200W/ 200-240V +12.12V/ 178.1A +12Vsb/ 3.5A System power supply requires C19 type power cord
Systemverwaltung	Aspeed^® AST2500 management controller GIGABYTE Management Console (AMI MegaRAC SP-X) web interface Funktionen: Dashboard JAVA Based Serial Over LAN HTML5 KVM Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.) Sensor Reading History Data FRU Information SEL Log in Linear Storage / Circular Storage Policy Hardware Inventory Fan Profile System Firewall Power Consumption Power Control LDAP / AD / RADIUS Support Backup & Restore Configuration Remote BIOS/BMC/CPLD Update Event Log Filter User Management Media Redirection Settings PAM Order Settings SSL Settings SMTP Settings
Betriebssystem-Kompatibilität	Windows Server 2016 ( X2APIC/256T not supported) Windows Server 2019 Red Hat Enterprise Linux 7.6 ( x64) or later Red Hat Enterprise Linux 8.0 ( x64) or later SUSE Linux Enterprise Server 12 SP4 ( x64) or later SUSE Linux Enterprise Server 15 SP1 ( x64) or later Ubuntu 16.04.6 LTS (x64) or later Ubuntu 18.04.3 LTS (x64) or later Ubuntu 20.04 LTS (x64) or later VMware ESXi 6.5 EP15 or later VMware ESXi 6.7 Update3 or later VMware ESXi 7.0 or later Citrix Hypervisor 8.1.0 or later
Gewicht	Net Weight: 28 kg Gross Weight: 50 kg
Systemlüfter	8 x 80x80x38mm (16,300rpm)
Betriebseigenschaften	Operating temperature: 10°C to 35°C Operating humidity: 8-80% (non-condensing) Non-operating temperature: -40°C to 60°C Non-operating humidity: 20%-95% (non-condensing) Ambient temperature limited to 25°C if using 280W CPU
Verpackungsabmessungen	1180 X 779 X 300 mm
Lieferumfang	1 x H262-Z63 8 x CPU heatsinks 1 x Rail Kit
Teilenummern	Barebone package: 6NH262Z63MR-00 Ersatzteile: - Motherboard: 9MZ62HD0NR-00 - Rail kit: 25HB2-AN6103-K0R - CPU heatsink: 25ST1-44320H-A0R/25ST1-44320I-A0R - Back plane board: 9CBPH080NR-00 - NVMe M.2 extension card for Slot_R: 9CMTP04RNR-00 (optional) - Power Supply: 25EP0-222003-D0S - C19 power cord 125V/15A (US): 25CP1-018000-Q0R (optional) - C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R (optional) - Ring topology kit: 6NH262Z65SR-00-100 (optional)
